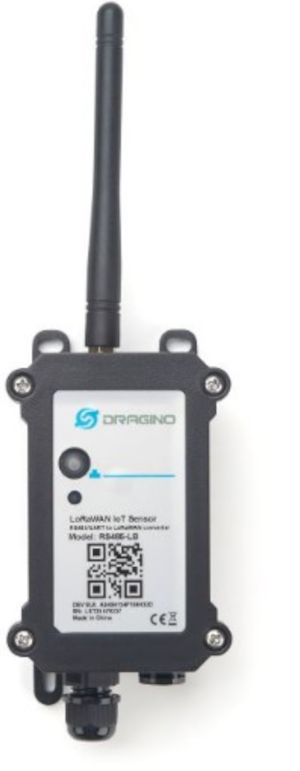

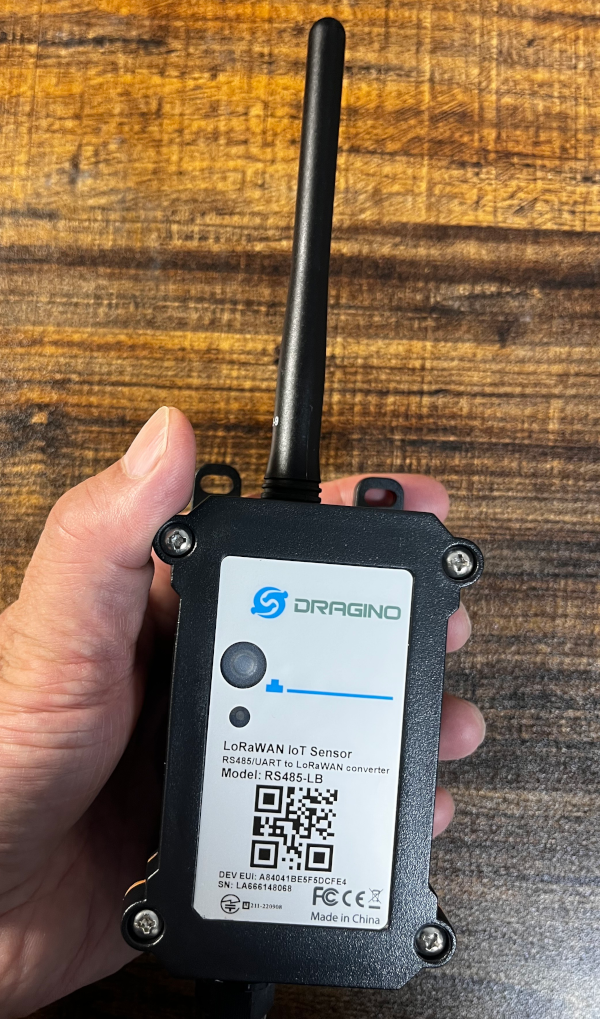

＊RS485/UART to LoRaWANコンバーターRS485-LB/LSとは？

Dragino RS485-LB/LSは、IoTソリューション向けのRS485 / UARTからLoRaWANへのコンバータです。　RS485またはUARTセンサーをRS485-LB/LSコンバータに接続し、RS485-LB/LSがセンサーデータを定期的に読み取り、LoRaWANネットワーク経由でIoTサーバーにアップロードするように設定できます。

RS485-LB/LSは、RS485センサー、3.3V/5V UARTセンサー、または割り込みセンサーとインターフェースできます。RS485-LB/LSは、外部センサーに電力を供給するための3.3V出力と5V出力を提供します。両方の出力電圧は制御可能で、システム全体の消費電力を最小限に抑えることができます。

RS485-LB/LSはIP67防水性能を備え、8500mAh Li-SOCI2バッテリーまたはソーラー給電+リチウムイオンバッテリーを搭載しており、数年間の長期使用に耐える設計となっています。RS485-LB/LSは、クラスAの標準LoRaWAN 1.0.3に準拠しています。長距離伝送が可能で、LoRaWAN対応ゲートウェイやIoTサーバーとの統合が容易です。

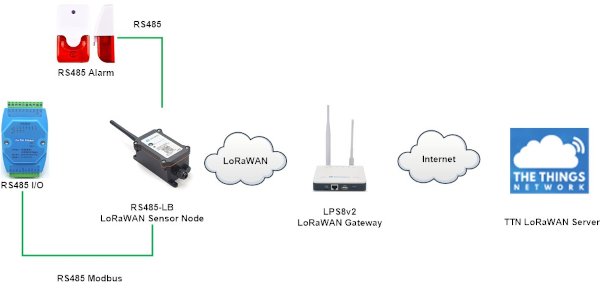

データアップリンクでは、RS485-LB/LSはユーザー定義のコマンドをRS485デバイスに送信し、RS485デバイスからの応答を受信します。　RS485-LB/LSは、これらの応答データをユーザー定義のルールに従って処理し、最終的なペイロードを取得してLoRaWANサーバーにアップロードします。

データダウンリンクの場合、RS485-LB/LS は LoRaWAN クラス A で動作します。LoRaWAN サーバーからダウンリンクコマンドを受信すると、RS485-LB/LS は LoRaWAN サーバーからのコマンドを RS485 デバイスに転送します。

RS485-LB/LS は、 BLE 設定とワイヤレス OTA アップデートをサポートしており、ユーザーの使いやすさが向上します。各 RS485-LB/LS には、LoRaWAN 登録用の固有キーがプリロードされています。これらのキーを LoRaWAN サーバーに登録すると、電源投入後に自動的に接続されます。

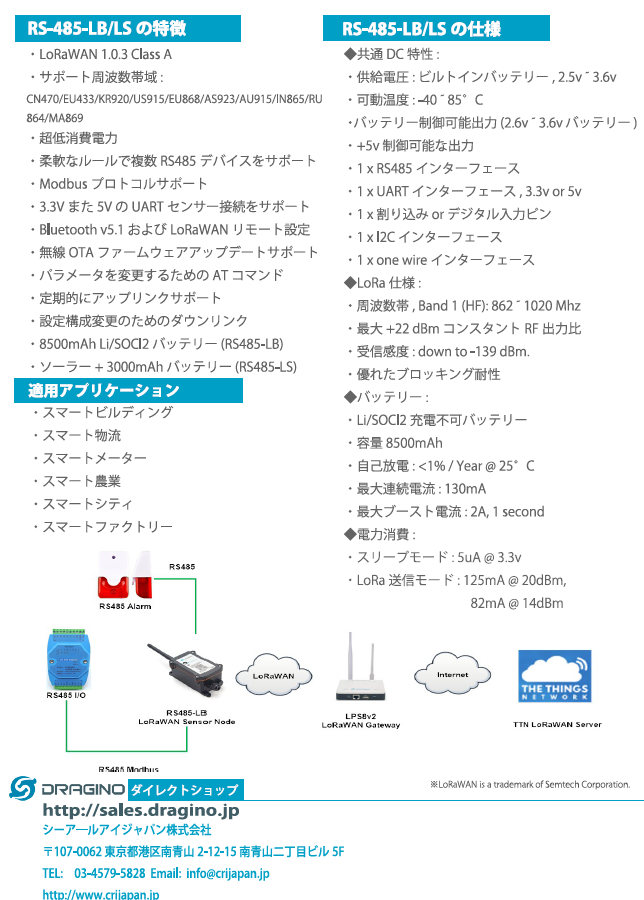

＊RS485-LB/LS特徴

・ LoRaWAN 1.0.3 Class A

・周波数帯域:

CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865/RU864/MA869

・超低消費電力

・柔軟なルールで複数のRS485デバイスをサポート

・ Modbusプロトコルサポート

・割り込みアップリンクをサポート

・ 3.3Vまたは5VのUARTセンサーの接続をサポート

・ Bluetooth v5.1およびLoRaWANリモート設定をサポート

・無線OTAファームウェアアップデートをサポート

・パラメータを変更するためのATコマンド

・定期的にアップリンクサポート

・設定構成変更のためのダウンリンク

・ 8500mAh Li/SOCl2 バッテリー (RS485-LB)

・ソーラーパネル + 3000mAh リチウムイオンバッテリー (RS485-LS)

＊RS485-LB/LS仕様

◇共通DC特性:

・供給電圧: ビルトインバッテリー, 2.5v ~ 3.6v

・可動温度: -40 ~ 85°C

◇I/Oインターフェース:

・バッテリー制御可能出力 (2.6v ~ 3.6vバッテリーに依存)

・ +5v 制御可能な出力

・ 1 x RS485インターフェース

・ 1 x UARTインターフェース , 3.3v or 5v

・ 1 x 割り込み or デジタル入力ピン

・ 1 x I2C インターフェース

・ 1 x one wireインターフェース

◇LoRa仕様:

・周波数帯, Band 1 (HF): 862~1020 Mhz

・最大+22 dBm コンスタントRF出力比

・受信感度: down to -139 dBm.

・優れたブロッキング耐性

◇バッテリー:

・ Li/SOCI2充電不可バッテリー

・自己放電: <1% / Year @ 25°C

・最大連続電流: 130mA

・最大ブースト電流: 2A, 1 second

◇電力消費

・スリープモード: 5uA @ 3.3v

・ LoRa送信モード: 125mA @ 20dBm, 82mA @ 14dBm

＊RS485/UART to LoRaWANコンバーターRS485-LB・LSの動画解説

↓

https://www.youtube.com/watch?v=Td822vir6yA

＊RS485/UART to LoRaWANコンバーターRS485-LB・LSの概要
↓

https://joomlaweb.blog.fc2.com/blog-entry-2617.html

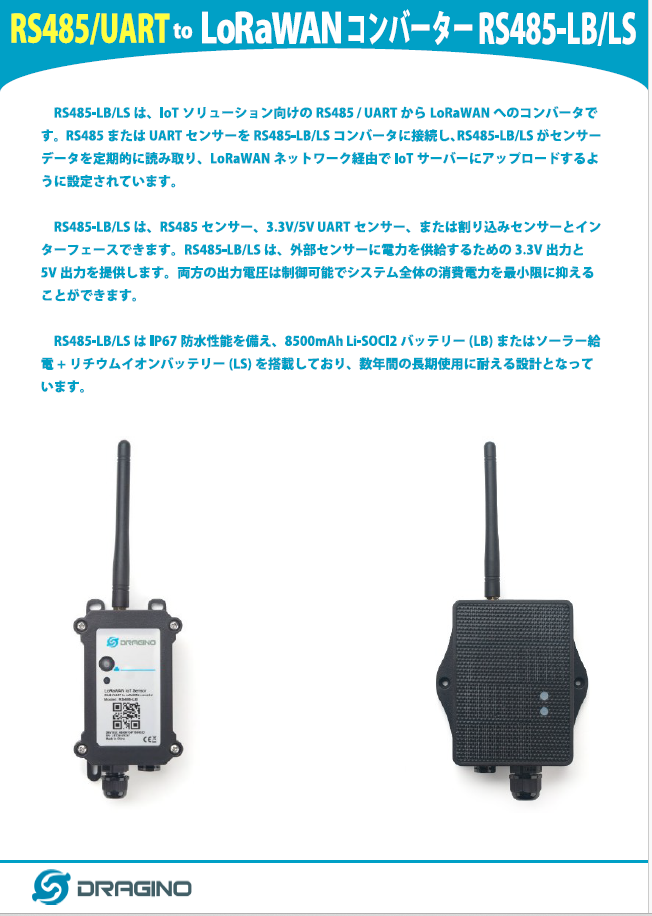

＊RS485/UART to LoRaWANコンバーターRS485-LB-JP日本語マニュアル

↓

https://www.slideshare.net/slideshow/rs485-uart-to-lorawan-rs485-lb-ls-b821/283104618

価格：15,950円
